उत्पाद अवलोकन
आधुनिक बहु-किरायेदार आवासीय टावरों, ऊंचे-ऊंचे अपार्टमेंटों और वाणिज्यिक परिसरों में व्यक्तिगत बिजली मीटरिंग का प्रबंधन पारंपरिक रूप से एक स्थान-खपत और श्रम-गहन चुनौती रही है। पारंपरिक सेटअपों के लिए कई अलग-अलग मीटर बाड़ों की आवश्यकता होती है, जिससे अव्यवस्थित पैनल लेआउट और जटिल, त्रुटि-प्रवण वायरिंग प्रक्रियाएं होती हैं।

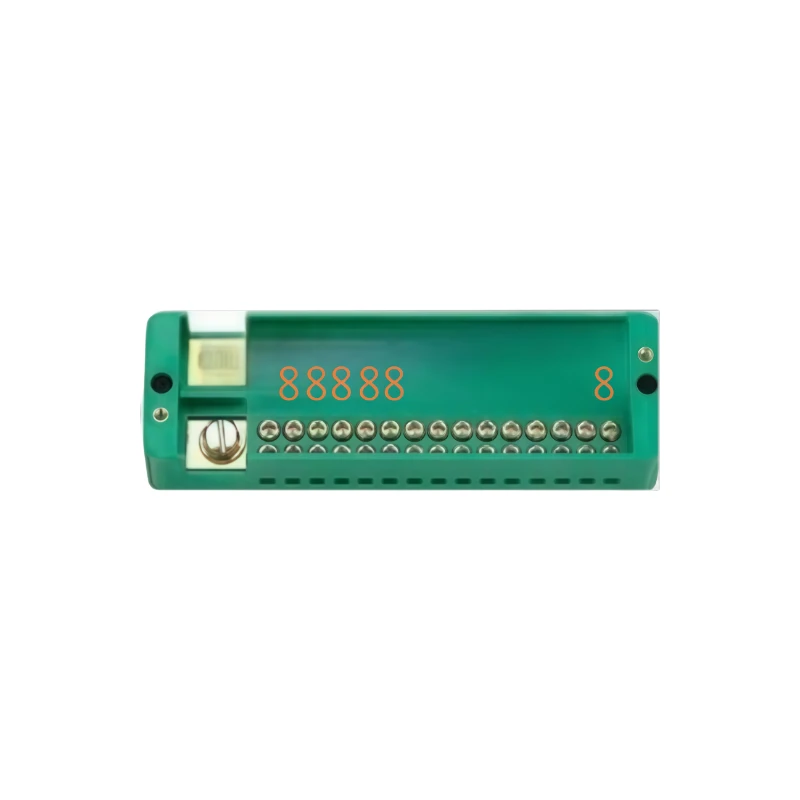

यह उच्च -घनत्व समेकित टर्मिनल हब पंद्रह पूरी तरह से पृथक स्वतंत्र कनेक्शन स्टेशनों को एक एकल कॉम्पैक्ट संरचनात्मक इकाई में एकीकृत करके इन मुद्दों को संबोधित करता है। हेवी ड्यूटी मेन बसवे अनुप्रयोगों के लिए रेटेड, यह यूटिलिटी ऑपरेटरों को एक एकीकृत पदचिह्न के भीतर पंद्रह व्यक्तिगत ग्राहक कनेक्शनों को समेकित करने में सक्षम बनाता है, जिससे स्वचालित मीटर रीडिंग (एएमआर) सिस्टम की तैनाती को महत्वपूर्ण रूप से सुव्यवस्थित करते हुए समग्र बढ़ते स्थान को 50% तक कम कर दिया जाता है।
इंजीनियरिंग हाइलाइट्स
प्रभाव-प्रतिरोधी पॉलीकार्बोनेट आवास- पारंपरिक भंगुर प्लास्टिक से हटकर, जो स्थापना तनाव के तहत टूट जाता है और समय के साथ नमी को अवशोषित कर लेता है, पूरे बाड़े को {{0}प्रीमियम ग्रेड पॉलीकार्बोनेट पॉलिमर से ढाला गया है। यह सामग्री असाधारण प्रभाव शक्ति, आंतरिक फफूंदी के गठन को रोकने के लिए शून्य जल अवशोषण और अधिकतम अग्नि सुरक्षा के लिए UL94 V{5}}0 लौ-मंदक रेटिंग प्रदान करती है।
हॉट-स्वैप बायपास सुरक्षा- प्रत्येक मीटर स्थिति में एक स्वतंत्र भौतिक बाईपास सर्किट की सुविधा होती है। यह महत्वपूर्ण नवाचार फील्ड तकनीशियनों को दोषपूर्ण बिजली मीटर को हटाने, परीक्षण करने या बदलने की अनुमति देता है, जबकि सिस्टम सक्रिय रहता है, बिना किसी मुख्य वितरण केबल को डिस्कनेक्ट किए या पड़ोसी किरायेदारों को बिजली की आपूर्ति में बाधा डाले बिना।
बहुमुखी संयोजन स्लॉट टर्मिनल- सभी वायर क्लैम्पिंग पोर्ट और बस टर्मिनल एक उन्नत संयोजन स्लॉट स्क्रू डिज़ाइन का उपयोग करते हैं। इंस्टालेशन क्रू फ़्लैटहेड या फिलिप्स स्क्रूड्राइवर्स के साथ काम कर सकते हैं, जिससे स्क्रू हेड स्ट्रिपिंग के जोखिम के बिना उच्च {{2}टॉर्क, कंपन {{3}प्रतिरोधी कनेक्शन प्राप्त हो सकता है।
उच्च-क्षमता टिन-प्लेटेड कॉपर बसबार- इलेक्ट्रिकल बैकबोन में 300A मानक क्षमता पर रेटेड भारी {{0}गेज टिन-प्लेटेड कॉपर बसबार होता है, जिसे 500A तक बढ़ाया जा सकता है। जब सभी पंद्रह लोड स्टेशन पूरी क्षमता पर एक साथ चल रहे हों तब भी ठंडा संचालन सुनिश्चित करने के लिए यह पर्याप्त कॉपर क्रॉस अनुभाग संपर्क प्रतिरोध को कम करता है।
तकनीकी निर्देश
| विनिर्देश | पैरामीटर |
|---|---|
| मीटर स्थिति की संख्या | 15 (स्वतंत्र) |
| लागू प्रणाली | एकल-चरण (230V) |
| मीटर का प्रकार | डायरेक्ट-कनेक्टेड सिंगल-फेज ऊर्जा मीटर |
| प्रति स्थान टर्मिनल | लाइन इन (एल+एन) + लोड आउट (एल+एन) |
| रेटेड वोल्टेज | 230V ए.सी |
| प्रति स्थिति रेटेड वर्तमान | 60A मानक (80A / 100A वैकल्पिक) |
| मुख्य बसबार रेटिंग | 300A तांबा मानक (400A / 500A वैकल्पिक) |
| बसबार लेआउट | एकल फ़ीड या खंडित (2-3 अनुभाग कॉन्फ़िगर करने योग्य) |
| कम समय में करंट को झेलने में | 5kA/1s |
| संपर्क प्रतिरोध | 0.35mΩ से कम या इसके बराबर (प्रारंभिक) |
| ढांकता हुआ ताकत | 2.5kV/1min से अधिक या उसके बराबर |
| टोक़ रेटिंग | 1.2N·m से अधिक या उसके बराबर |
| कंडक्टर रेंज | 1.5 मिमी² - 16 मिमी² (केवल तांबा) |
| टर्मिनल शैली | केज क्लैंप या ट्यूबलर स्क्रू |
| बायपास कॉन्फ़िगरेशन | प्रति स्थिति स्वतंत्र, हॉट-स्वैप सक्षम |
| आवास सामग्री | पॉलीकार्बोनेट, V-0 फ्लेम रेटिंग |
| कवर सामग्री | कनेक्शन आरेख के साथ पारदर्शी पॉली कार्बोनेट |
| सुरक्षा की डिग्री | IP20 (मानक), IP54 (वैकल्पिक) |
| बढ़ते | डीआईएन रेल या स्क्रू फिक्सिंग |
| परिचालन तापमान | -40 डिग्री से +85 डिग्री |
| मानक अनुरूपता | आईईसी 60999-1, जीबी/टी 14048.7, सीई, आरओएचएस, सीसीसी |
लचीले विद्युत वितरण विन्यास
मुख्य इनकमिंग कॉपर बसबार में एक अनुकूली खंडित डिज़ाइन है, जो ठेकेदारों को पंद्रह{0}}स्टेशन सरणी को दो या तीन अलग-अलग बिजली आपूर्ति क्षेत्रों में विभाजित करने की अनुमति देता है। यह संरचनात्मक लचीलापन चयनात्मक लोड ग्रुपिंग या दोहरी आपूर्ति अतिरेक कॉन्फ़िगरेशन का समर्थन करता है, जिससे इकाई विशेष रूप से नगरपालिका आवास विकास, विश्वविद्यालय छात्रावास परिसरों और औद्योगिक पार्क कर्मचारियों के आवास के लिए उपयुक्त हो जाती है।
यह 15-वे मीटर टर्मिनल ब्लॉक क्यों चुनें?
यह एकल चरण मीटर वितरण ब्लॉक मजबूत इंजीनियरिंग के साथ अंतरिक्ष बचत घनत्व को जोड़ता है, जो सीमित विद्युत कक्षों में एकाधिक मीटरिंग बिंदुओं को समेकित करने के लिए एक व्यावहारिक समाधान प्रदान करता है। इसकी हॉट{3}स्वैप बायपास क्षमता, उच्च क्षमता वाला कॉपर बसबार और फ्लेम रिटार्डेंट पॉलीकार्बोनेट हाउसिंग बहु-किरायेदार वातावरण में विश्वसनीय प्रदर्शन प्रदान करता है। चाहे आप मौजूदा मीटर बैंकों को अपग्रेड कर रहे हों या नई निर्माण परियोजनाओं के लिए उपकरण निर्दिष्ट कर रहे हों, यह 15-तरफा टर्मिनल ब्लॉक आपकी स्थापना मांगों को दक्षता, सुरक्षा और अनुपालन प्रदान करता है।
