उत्पाद अवलोकन

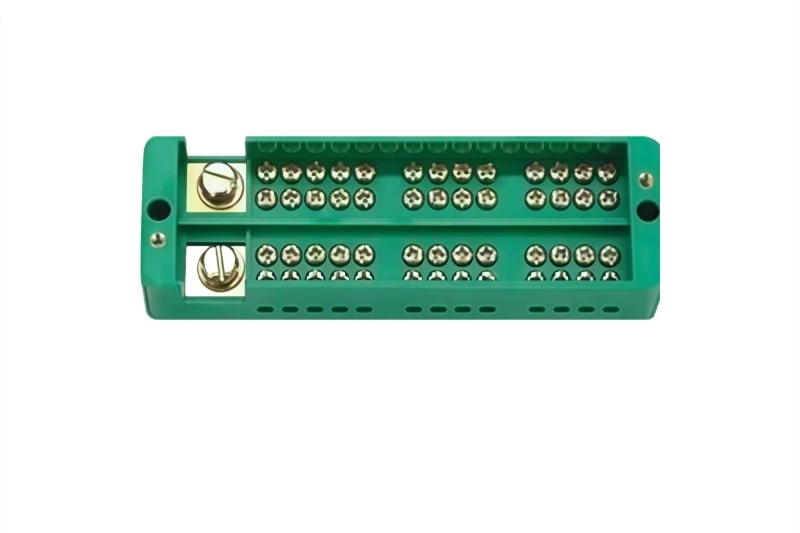

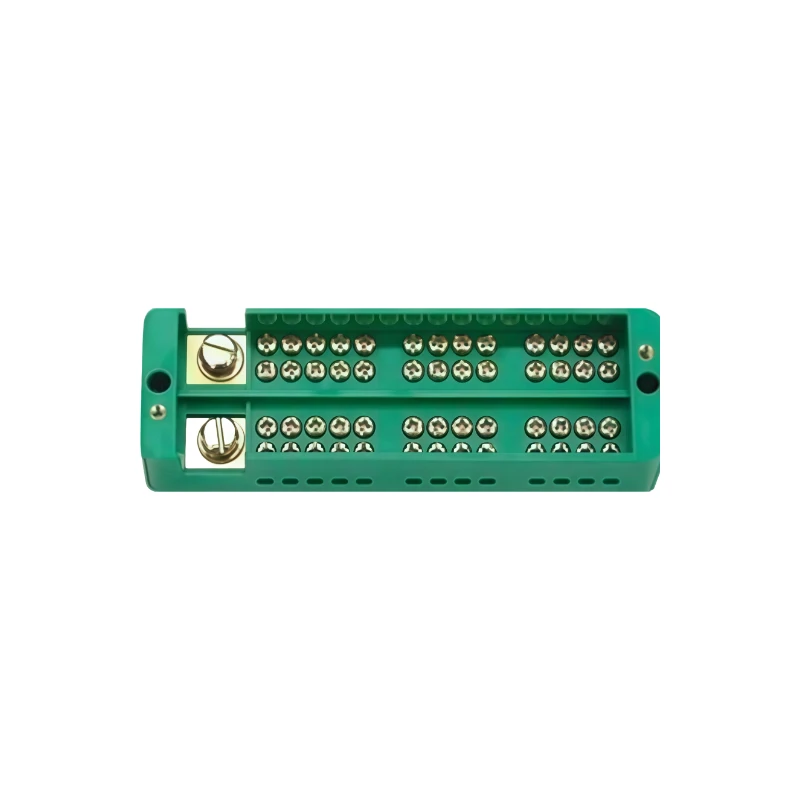

सिंगल फेज़ थर्टीन मीटर टर्मिनल एक उच्च क्षमता वाला केंद्रीकृत मीटरिंग इंटरफ़ेस है, जिसे बहु-मंजिला आवासीय भवनों और बड़े शयनगृह परिसरों के लिए डिज़ाइन किया गया है, जहां 13 व्यक्तिगत सिंगल फ़ेज़ मीटर को एक सामान्य आपूर्ति से जोड़ा जाना चाहिए। यह एक संरचित, संगठित टर्मिनल इंटरफ़ेस प्रदान करके उच्च घनत्व मीटरिंग की वायरिंग जटिलता को संबोधित करता है जो स्थापना और रखरखाव को सरल बनाता है।
बहुमंजिला इमारतों के लिए केंद्रीकृत मीटरिंग समाधान
एक सामान्य 13-इकाई आवासीय भवन में:
मुख्य आपूर्ति
एक एकल तीन चरण वाला या एकल चरण वाला मुख्य फीडर मीटरिंग कैबिनेट में प्रवेश करता है।
01
चरण वितरण
अनुमानित चरण संतुलन बनाए रखने के लिए 13 मीटर की स्थिति उपलब्ध चरणों में वितरित की जाती है (उदाहरण के लिए, L1 पर 5, L2 पर 4, L3 पर 4)।
02
टर्मिनल इंटरफ़ेस
प्रत्येक मीटर स्पष्ट रूप से लेबल लाइन (एल), न्यूट्रल (एन), और अर्थ (पीई) कनेक्शन के साथ, ब्लॉक पर एक समर्पित टर्मिनल स्थिति से जुड़ता है।
03
केबल प्रबंधन
टर्मिनल ब्लॉक का व्यवस्थित लेआउट केबल क्रॉसिंग को समाप्त करता है और व्यक्तिगत टर्मिनल स्ट्रिप्स की तुलना में वायरिंग का समय 40% तक कम कर देता है।
04
संरचनात्मक पैरामीटर और गर्मी अपव्यय
| पैरामीटर | विनिर्देश |
| मीटर स्थिति की संख्या | 13 |
| टर्मिनल रिक्ति | 18 मिमी (मानक डीआईएन मॉड्यूल पिच) |
| मुख्य इनलेट केबल रेंज | 25-70 मिमी² |
| शाखा (प्रति मीटर) केबल रेंज | 6-16 मिमी² |
| रेटेड करंट प्रति मीटर | 63ए (अधिकतम) |
| कुल समग्र धारा | 250A (संतुलित लोडिंग के साथ) |
| गर्मी अपव्यय डिजाइन | प्राकृतिक संवहन चैनलों के साथ वेंटेड आवास; थर्मल अलगाव के लिए अनुकूलित टर्मिनल रिक्ति |
| अधिकतम ऑपरेटिंग तापमान | 105 डिग्री (निरंतर) |
वेंटेड हाउसिंग डिज़ाइन और उदार टर्मिनल स्पेसिंग गर्मी संचय को तब भी रोकती है जब सभी 13 मीटर एक साथ पूर्ण लोड पर काम कर रहे हों।
अनुप्रयोग
बहुमंजिला अपार्टमेंट बिल्डिंग केंद्रीकृत मीटरिंग, छात्र छात्रावास मीटर रूम, होटल अतिथि कक्ष उप{{1}मीटरीग, छोटे वाणिज्यिक परिसर किरायेदार मीटरिंग, और किसी भी स्थापना के लिए केंद्रीकृत आपूर्ति बिंदु से 13 एकल{3}चरण मीटर कनेक्शन की आवश्यकता होती है।
