उच्च-घनत्व पावर प्रबंधन समाधान

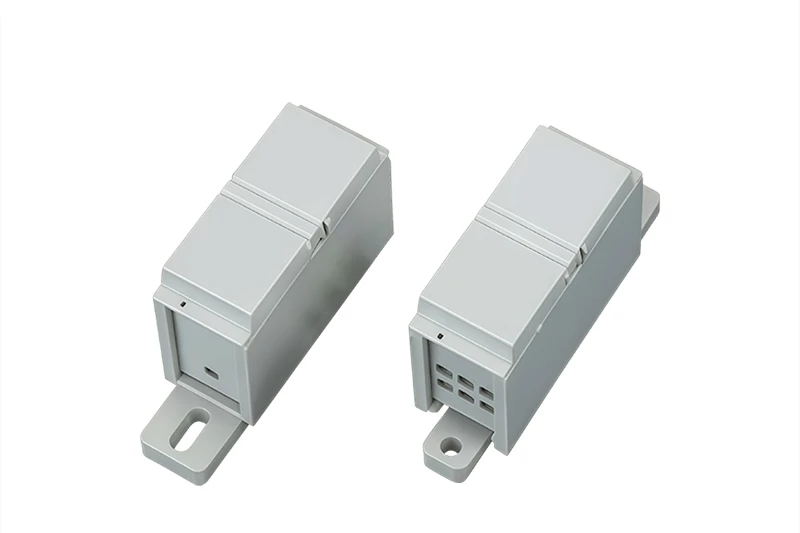

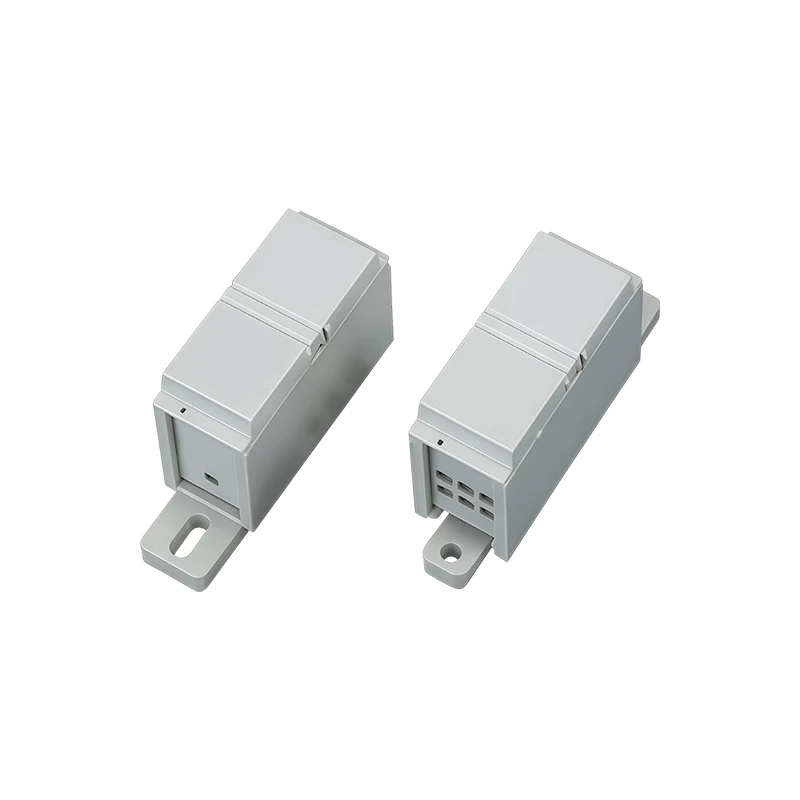

सुरक्षित, उच्च क्षमता वाले विद्युत नोड समेकन की महत्वपूर्ण आवश्यकता को संबोधित करते हुए, संलग्न वितरण ब्लॉक 6x16 वर्ग मिमी कॉम्पैक्ट मल्टी {3} सर्किट वायरिंग के शिखर का प्रतिनिधित्व करता है। यह भारी {{5} ड्यूटी छह {{6} रास्ता ब्लॉक निर्बाध रूप से 240 ए (80 ए प्रति मार्ग) की कुल निरंतर धारा को संभालता है। इसे 1-इन-6-आउट वितरण ब्लॉक या 6-इन-1-आउट पावर कंबाइनर के रूप में कार्य करने के लिए इंजीनियर किया गया है, जो घने टर्मिनल लेआउट को सरल बनाता है।
प्रमुख इंजीनियरिंग विन्यास
प्रीमियम पॉलिमर कवच संलग्नक: हमारे प्रमुख पॉलिमर पॉली कार्बोनेट कच्चे माल से ढाला गया, यह आवास अधिकतम इन्सुलेशन सुरक्षा प्रदान करता है। यह आंतरिक संघनन के खिलाफ पूरी तरह से जलरोधक है, फफूंदी को रोकने के लिए गैर-हीड्रोस्कोपिक है, और गंभीर आकस्मिक हथौड़े के झटके के खिलाफ संरचनात्मक रूप से लचीला है।
पेटेंट किए गए यूनिवर्सल कॉम्बो स्क्रू: भारी - ड्यूटी टर्मिनल ब्लॉक में हमारे सिग्नेचर कंपोजिट कॉम्बिनेशन स्लॉट सिस्टम की सुविधा है, जो यह सुनिश्चित करता है कि फील्ड क्रू क्रॉस {{3} पॉइंट या फ्लैट स्क्रूड्राइवर्स का उपयोग करके बड़े पैमाने पर 10 मिमी²-16 मिमी² वायर एरे को जल्दी से लॉक कर सकते हैं।
विस्तारित पारदर्शी डायग्नोस्टिक शील्ड: पूर्ण कवरेज, उच्च दृश्यता पॉलीकार्बोनेट टॉप कवर की सुविधा। यह सभी छह तार प्रविष्टियों और समाप्ति सिरों के तत्काल दृश्य निरीक्षण की अनुमति देता है, जिससे रखरखाव कर्मियों को एक नज़र में नैदानिक सुरक्षा ऑडिट करने की अनुमति मिलती है।
अल्ट्रा {{0} कम प्रतिरोध कॉपर कोर: एक अनुकूलित, अतिरिक्त {{1} मोटी टिन {{2} प्लेटेड बेहतर कॉपर बसबार का उपयोग करता है। यह कुल संपर्क प्रतिरोध को सख्ती से 0.2 mΩ या उससे नीचे रखता है, जिससे कम वोल्टेज ड्रॉप और दीर्घकालिक थर्मल सुरक्षा सुनिश्चित होती है।
तकनीकी मापदंड
| पैरामीटर | कीमत |
| संख्या के तरीके | 6 (स्वतंत्र, सामान्य बसबार) |
| उपयुक्त तार रेंज (हर तरह से) | 10 मिमी² - 16 मिमी² (तांबा/एल्यूमीनियम) |
| रेटेड वर्तमान (प्रति मार्ग) | 80A |
| कुल रेटेड वर्तमान | 240ए (भार का योग 240ए से अधिक नहीं) |
| रेटेड वोल्टेज | 690V ए.सी |
| संपर्क प्रतिरोध (प्रति मार्ग) | 0.2 mΩ से कम या उसके बराबर (प्रारंभिक) |
| ढांकता हुआ ताकत | 2.5kV/1min से अधिक या उसके बराबर |
| टोक़ रेटिंग | 1.2 एनएम से अधिक या उसके बराबर |
| तार पट्टी की लंबाई | 12‑15मिमी |
| सामग्री | पीसी |
| कवर सामग्री | पारदर्शी पॉलीकार्बोनेट (UL94 V‑0) |
| बसबार सामग्री | टिन-प्लेटेड तांबा (6 तरीकों से चौड़ा) |
| सुरक्षा रेटिंग | IP20 (कवर बंद के साथ) |
| परिचालन तापमान | -40 डिग्री ~ +105 डिग्री |
| माउंटिंग विधि | डीआईएन रेल (35 मिमी) या स्क्रू फिक्सिंग |
| आयाम (डब्ल्यू×एच×डी) | लगभग. 100×50×32मिमी (मॉडल के अनुसार भिन्न होता है) |
| प्रमाणपत्र | सीई, सीसीसी, आरओएचएस, आईईसी 60999‑1 |
हेवी-ड्यूटी परिचालन वातावरण
यह उच्च{{0}घनत्व 6-वे उपकरण भारी औद्योगिक बिजली कैबिनेट, वाणिज्यिक एचवीएसी नियंत्रण प्रणाली और मध्यम आकार के हरित ऊर्जा पीवी कंबाइनर एरेज़ के लिए आदर्श है। छह अलग-अलग ओपन-स्टाइल टर्मिनल ब्लॉकों का उपयोग करने की तुलना में एकीकृत डिज़ाइन पैनल स्थान की आवश्यकताओं को 50% तक कम कर देता है।
सुरक्षा अनुमोदन एवं अंतर्राष्ट्रीय अनुपालन
अत्यंत {0}विस्तृत तापमान स्पेक्ट्रम (-40 डिग्री से +105 डिग्री) में परिचालन करते हुए, यह पेटेंट वितरण केंद्र वास्तविक दुनिया के परीक्षण के माध्यम से सिद्ध हुआ है। इसमें CE और RoHS क्रेडेंशियल्स के साथ-साथ पूर्ण चीन अनिवार्य प्रमाणन (CCC) अनुमोदन है, जो सभी IEC 60999-1 औद्योगिक सुरक्षा आवश्यकताओं को पूरी तरह से संतुष्ट करता है।
