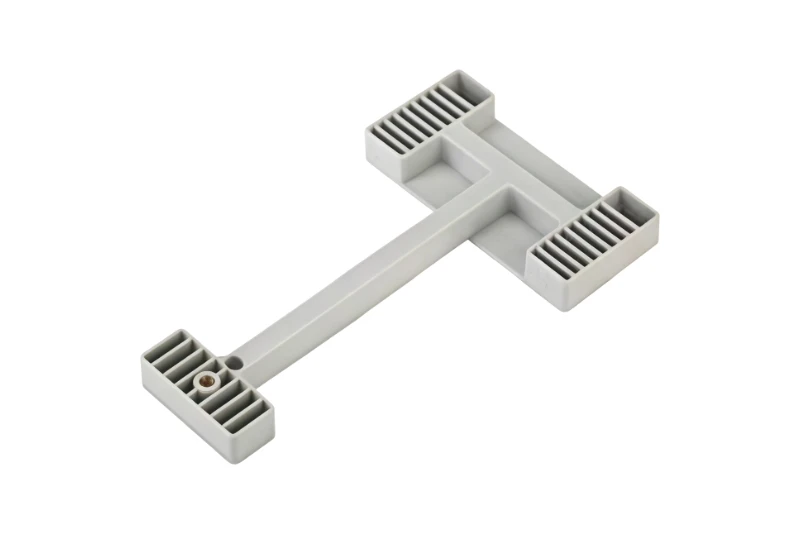

उत्पाद परिचय

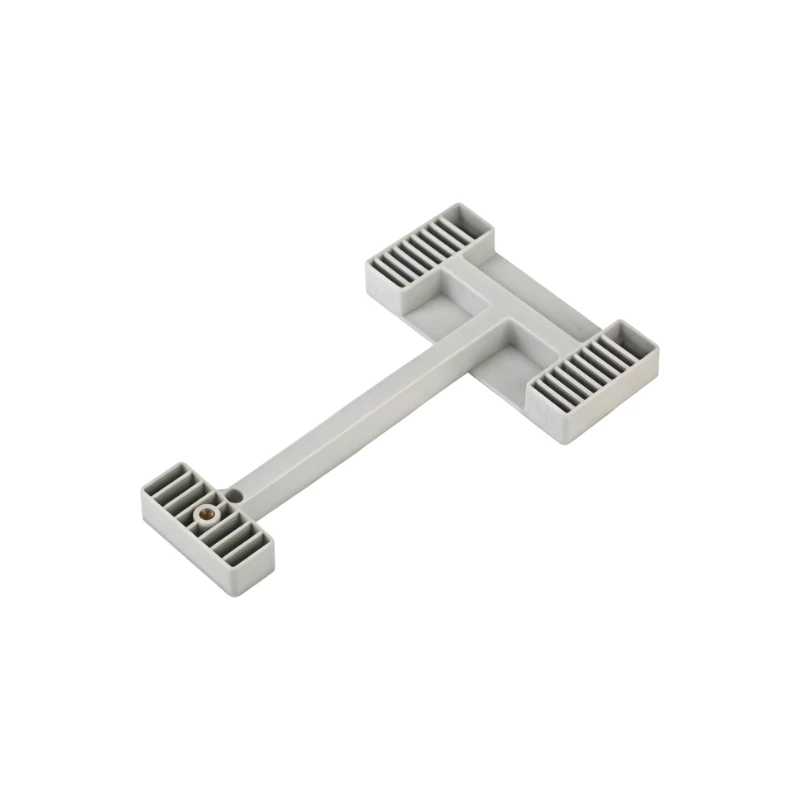

इलेक्ट्रिक मीटर ब्रैकेट T200, T200{{3}श्रृंखला के एकल{{4}चरण और तीन{5}चरण मीटरों के लिए एक प्री-{1}छिद्रित स्टील माउंटिंग प्लेट है, जिसका उपयोग मीटरिंग कैबिनेट, उप-मीटर पैनल और पोल-माउंटेड बाड़ों में किया जाता है।

दो दोष यह तय करते हैं कि कोई ब्रैकेट दस साल बाद भी अपना काम कर रहा है या नहीं। यह मीटर के वजन के नीचे झुक जाता है, या मीटर वर्ग से बाहर लटक जाता है क्योंकि छेद वहां नहीं थे जहां चित्र में कहा गया है।

यह प्लेट दोनों का उत्तर देती है कि इसे कैसे बनाया जाता है: ठंडे रोल्ड स्टील से एक ही स्टैम्पिंग में दबाया जाता है, इसलिए छेद किसी लेआउट के बजाय डाई से बाहर आते हैं, टी के रूप में कठोरता होती है।

तकनीकी निर्देश

साइट मानक के रूप में चिह्नित पंक्तियाँ इस कारखाने के उत्पादों पर प्रकाशित व्यावसायिक शब्द हैं; यह पृष्ठ अपना कुछ भी प्रकाशित नहीं करता है।

वस्तु	विनिर्देश
समारोह	मीटरिंग बाड़ों में टी200-श्रृंखला ऊर्जा मीटरों के लिए प्री{0}}पंच्ड स्टील माउंटिंग प्लेट
ब्रैकेट प्रकार	टी-आकार का; T200 पदनाम 200 मिमी मानक माउंटिंग चौड़ाई को संदर्भित करता है
मूलभूत सामग्री	कोल्ड-रोल्ड स्टील शीट (एसपीसीसी)
शीट की मोटाई	2.0 मिमी मानक; 2.5 मिमी भारी-ड्यूटी विकल्प - उत्पादन नोट 1 देखें
भूतल उपचार विकल्प ए	गर्म-डिप गैल्वेनाइज्ड, कोटिंग 65 µm और उससे अधिक
भूतल उपचार विकल्प बी	पाउडर लेपित, एपॉक्सी -पॉलिएस्टर हाइब्रिड, 60-80 µm
मानक रंग	आरएएल 7035 हल्का भूरा, पाउडर-लेपित संस्करण
भार क्षमता	50 किग्रा और उससे अधिक, स्थैतिक भार परीक्षण जैसा कि प्रकाशित किया गया है; परीक्षण का आधार, अवधि और विक्षेपण सीमा नहीं दी गई है - उत्पादन नोट 2 देखें
संक्षारण प्रतिरोध, गर्म -डिप गैल्वनाइज्ड	500 घंटे तटस्थ नमक स्प्रे, कोई लाल जंग नहीं (आईएसओ 9227)
संक्षारण प्रतिरोध, पाउडर लेपित	720 घंटे तटस्थ नमक स्प्रे, कोई फफोला नहीं और मुंशी पर कोई लाल जंग नहीं (आईएसओ 9227)
मीटर अनुकूलता	T200{{1}श्रृंखला एकल{{2}चरण और तीन{5}}चरण मीटर, उदाहरण के लिए DDSU666 और DTSU666; प्रत्यक्ष -कनेक्टेड और सीटी-संचालित प्रकार
छेद का अंतर	120 मिमी और 150 मिमी, एकल चरण प्रत्यक्ष स्क्रू माउंट
तीन -चरण माउंटिंग	मानक 4-छेद माउंटिंग पैटर्न
स्लॉट समायोजन	पूर्व -छिद्रित स्लॉट संरेखण के लिए ± 10 मिमी क्षैतिज समायोजन की अनुमति देते हैं
छेद सहनशीलता	प्रकाशित नहीं है; प्रति ऑर्डर के अनुसार ड्राइंग सहिष्णुता की पुष्टि की जाती है - उत्पादन नोट 3 देखें
डीआईएन रेल विकल्प	मॉड्यूलर मीटर माउंटिंग के लिए 35 मिमी डीआईएन रेल लगाई जा सकती है
फिक्सिंग विधि	डायरेक्ट स्क्रू माउंट, या 35 मिमी डीआईएन रेल जहां रेल विकल्प निर्दिष्ट है
आयाम आरेखण	अनुरोध पर जारी की गई सभी छेद स्थितियों, स्लॉट की लंबाई और समग्र आयामों को दर्शाने वाली सीएडी/पीडीएफ रूपरेखा
कोटिंग संदर्भ	आईएसओ 1461 हॉट डिप गैल्वेनाइज्ड कोटिंग पर लागू होता है और आईएसओ 9227 नमक स्प्रे परीक्षण विधि है; ब्रैकेट में स्वयं कोई प्रकाशित उत्पाद मानक नहीं है - उत्पादन नोट 4 देखें
अनुकूलन	छेद का पैटर्न, स्लॉट की लंबाई, समग्र आकार, शीट की मोटाई, फिनिश और ब्रांडिंग आपके ड्राइंग के अनुरूप; OEM और ODM उपलब्ध हैं
गुणवत्ता नियंत्रण	प्रत्येक बैच पर शीट की मोटाई, छेद की स्थिति और कोटिंग की मोटाई की जाँच की गई
MOQ (साइट मानक)	ड्राइंग पर निर्भर करता है; पहली परियोजना के लिए परीक्षण मात्रा परक्राम्य है
लीड समय (साइट मानक)	7 से 10 दिन का मानक; 15 से 20 दिन का कस्टम
गुणवत्ता की गारंटी (साइट मानक)	12 से 24 महीने, शिपमेंट तिथि से गिने जाते हैं
विनिर्माण मानक (साइट मानक)	आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली
डिलिवरी पोर्ट (साइट मानक)	निंगबो बंदरगाह/शंघाई बंदरगाह
उद्धरण बदलाव	ड्राइंग प्राप्त होने के 24 घंटे के भीतर

मुख्य लाभ

चार चीजें तय करती हैं कि बॉक्स बनने के कई साल बाद भी मीटर वर्गाकार है या नहीं।

छेद की स्थिति किसी ड्रिल से नहीं, बल्कि डाई द्वारा निर्धारित की जाती है

प्रत्येक छेद और स्लॉट एक स्टैम्पिंग डाई से निकलते हैं, इसलिए एक पूरा बैच एक ही पैटर्न साझा करता है और मीटर एक सीधी पंक्ति में एक ही ऊंचाई पर उतरते हैं, न कि एक बहाव में।

एक गठित अनुभाग भार लेता है

2.0 मिमी या 2.5 मिमी भारी शुल्क पर ठंडी {0}रोल्ड शीट को T{4}फॉर्म में दबाया जाता है, इसलिए प्रोफ़ाइल उसी गेज की सपाट पट्टी की तुलना में बेहतर ढंग से झुकने का प्रतिरोध करती है।

जहां बॉक्स खड़ा है उसके लिए एक कोटिंग चुनी गई

बाहरी, तटीय और आर्द्र बाड़े गैल्वेनाइज्ड प्लेट लेते हैं; क्लीनर आरएएल 7035 ग्रे के लिए इनडोर अलमारियाँ पाउडर फिनिश लेती हैं।

संरेखण किया गया, जबरदस्ती नहीं

± 10 मिमी की स्लॉट यात्रा से प्लेट को छेद के बजाय बाड़े पर पंक्तिबद्ध किया जा सकता है - सामान्य मरम्मत जब कैबिनेट और ब्रैकेट दो आपूर्तिकर्ताओं से आते हैं।

स्टैम्प्ड कोल्ड-रोल्ड स्टील ब्रैकेट बनाम पारंपरिक वेल्डेड स्टील ब्रैकेट

कौन सा शुल्क	यह स्टैम्प्ड कोल्ड - रोल्ड ब्रैकेट	पारंपरिक वेल्डेड और ड्रिल्ड ब्रैकेट
छेद वाला नमूना	एक स्टैम्पिंग डाई द्वारा सेट करें, ताकि बैच की प्रत्येक प्लेट मेल खाए	एक समय में एक ब्रैकेट को चिह्नित और ड्रिल किया गया
छेद की स्थिति	पूरे बैच में प्रतिलिपि प्रस्तुत करने योग्य; प्रति ऑर्डर सहिष्णुता की पुष्टि की गई	यदि कोई जिग है तो ऑपरेटर और जिग का अनुसरण करता है
कठोरता	एक ही शीट से दबाए गए टी - अनुभाग का गठन	समतल पट्टी, या एक अलग स्टिफ़नर से वेल्ड की गई प्लेट
जोड़	प्लेट में निरीक्षण या पुनः कार्य करने के लिए कोई वेल्ड नहीं है	जांच करने के लिए वेल्ड, और यदि वे ब्रैकेट को हिलाते हैं तो ड्रेसिंग करें
सतही समापन	बनाने के बाद पूरे भाग पर लेप लगाया जाता है	कोटिंग को वेल्ड पर वापस जला दिया गया, फिर हाथ से छुआ गया
संक्षारण डेटा	500 घंटे और 720 घंटे तटस्थ नमक स्प्रे आईएसओ 9227 में प्रकाशित	शायद ही कभी प्रकाशित हुआ हो, और यह कहां है इसकी तुलना करना कठिन है
साइट पर संरेखण	± पूर्व - छिद्रित स्लॉट में 10 मिमी की यात्रा	उपयुक्तता के अनुसार फ़ाइल किया गया या पुनः {{0}ड्रिल किया गया
बैच संगति	एक पासा, एक पैटर्न, बैच दर बैच	ब्रैकेट-से-ब्रैकेट भिन्नता

व्यावसायिक उत्पादन प्रक्रिया

पाँच चरण, और प्रत्येक बैच रिकॉर्ड में एक संख्या में समाप्त होता है। स्रोत पृष्ठ किसी भी प्रक्रिया का वर्णन नहीं करता है, इसलिए इस अनुक्रम को प्रकाशित के रूप में प्रस्तुत करने के बजाय सुधार के लिए उत्पादन नोट 6 में सूचीबद्ध किया गया है।

कॉइल की ग्रेड और मोटाई की जाँच उसके मिल प्रमाणपत्र के आधार पर की जाती है।

ब्लैंकिंग और फॉर्मिंग स्टैम्पिंग डाई पर चलती है, इसलिए छेद की स्थिति उपकरण से दूर हो जाती है।

तैयार हिस्सों को फिनिशिंग से पहले ड्राइंग के अनुसार छेद की स्थिति के लिए मापा जाता है।

कोटिंग की मोटाई का नमूना गैल्वेनाइज्ड बैचों पर लिया जाता है और पाउडर लेपित बैचों पर मापा जाता है।

तैयार ब्रैकेट को छेद की स्थिति, मोटाई और कोटिंग के लिए जांचा जाता है, और एक नमूना आईएसओ 9227 पर नमक स्प्रे में जाता है।

सामग्री एवं भूतल उपचार विकल्प

ऑर्डर आने से पहले दो चीजें तय कर लें।

गैल्वनाइज्ड शीट या पाउडर-लेपित शीट

हॉट डिप गैल्वनाइजिंग 500 घंटे के नमक स्प्रे के साथ 65 µm और उससे अधिक देता है और तटीय, आर्द्र बाहरी बाड़ों के लिए उपयुक्त है; 60-80 µm पर पाउडर कोटिंग 720 घंटे तक पहुंचती है और RAL 7035 ग्रे होती है।

शीट की मोटाई, 2.0 मिमी या 2.5 मिमी

मानक प्लेट 2.0 मिमी ठंडा रोल्ड स्टील है और भारी मीटर और लंबे समय तक असमर्थित स्पैन के लिए भारी शुल्क विकल्प 2.5 मिमी चलता है। मोटाई एक ड्राइंग कॉल है -ऊपर; मीटर द्रव्यमान और स्पैन भेजें और हम गेज की पुष्टि करते हैं।

अनुप्रयोग परिदृश्य

इस प्लेट को तीन स्थानों पर निर्दिष्ट किया गया है, और प्रत्येक स्थान पर कौन सा फिनिश उपयुक्त है।

मीटर बॉक्स निर्माण लाइनें

घेरने वाली दुकानें वॉल्यूम में एक कैबिनेट का निर्माण करती हैं, जहां एक एकल डाई {{0} सेट होल पैटर्न प्रत्येक मीटर को समान ऊंचाई पर रखता है।

उपयोगिता एवं वाणिज्यिक मीटर कक्ष

मीटर कक्ष और उपयोगिता प्रतिष्ठान जहां राजस्व मीटर को वर्षों तक स्थिर रहना पड़ता है और फिर भी निरीक्षण पास करना पड़ता है।

पोल-घुड़सवार और बाहरी मीटरिंग बाड़े

बाहर खड़े बाड़े, जहां गैल्वेनाइज्ड प्लेट तटीय और आर्द्र हवा में टिकी रहती है।

अक्सर पूछे जाने वाले प्रश्नों

प्रश्न: क्या 50 किलो का आंकड़ा विक्षेपण को कवर करता है, और इसे किस आधार पर मापा गया था?

उत्तर: यह पृष्ठ पर प्रकाशित एक स्थिर भार परीक्षण परिणाम है, जिसमें कोई विधि, अवधि या विक्षेपण सीमा नहीं दी गई है और कोई मीटर द्रव्यमान या अवधि नहीं बताई गई है। दोनों भेजें और हम लोड के तहत गेज और विक्षेपण की पुष्टि करते हैं।

प्रश्न: छेद का पैटर्न कितना कड़ा है?

ए: यह तीन चरण मीटरों के लिए 4{4}छेद पैटर्न के साथ एकल चरण प्रत्यक्ष स्क्रू माउंट के लिए 120 मिमी और 150 मिमी की दूरी प्रकाशित करता है, साथ ही ± 10 मिमी स्लॉट यात्रा, लेकिन कोई छेद सहनशीलता नहीं - वह आंकड़ा जिस पर एक फैब्रिकेटर काम करता है। सीएडी रूपरेखा के लिए पूछें और हम इसकी पुष्टि करते हैं।

प्रश्न: आउटडोर कैबिनेट के लिए हमें कौन सा फिनिश ऑर्डर करना चाहिए?

ए: बाहरी, तटीय और आर्द्र बाड़ों के लिए 65 µm और उससे अधिक पर गैल्वेनाइज्ड, 500 घंटे के नमक स्प्रे पर; इनडोर कैबिनेट के लिए 720 घंटे पर 60-80 µm पर पाउडर लेपित।

प्रश्न: क्या प्लेट हमारी ड्राइंग के अनुसार बनाई जा सकती है, और हमें कितनी जल्दी कीमत मिल सकती है?

उत्तर: छेद का पैटर्न, स्लॉट की लंबाई, प्लेट का आकार, मोटाई, फिनिश और ब्रांडिंग सभी OEM या ODM शर्तों के तहत आपके ड्राइंग के अनुसार तैयार किए जाते हैं। मानक ब्रैकेट 7 से 10 दिनों में निकल जाते हैं और 12 से 24 महीने की गारंटी के मुकाबले, 15 से 20 दिनों में बैच बनाने के लिए तैयार हो जाते हैं; ड्राइंग और मात्रा भेजें और कीमत 24 घंटे के भीतर वापस आ जाएगी।
