उत्पाद विवरण

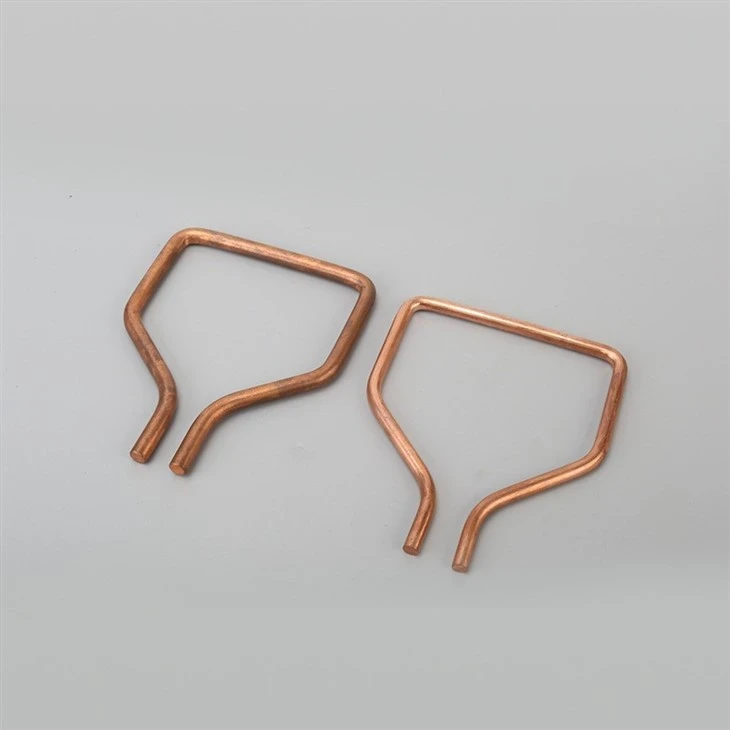

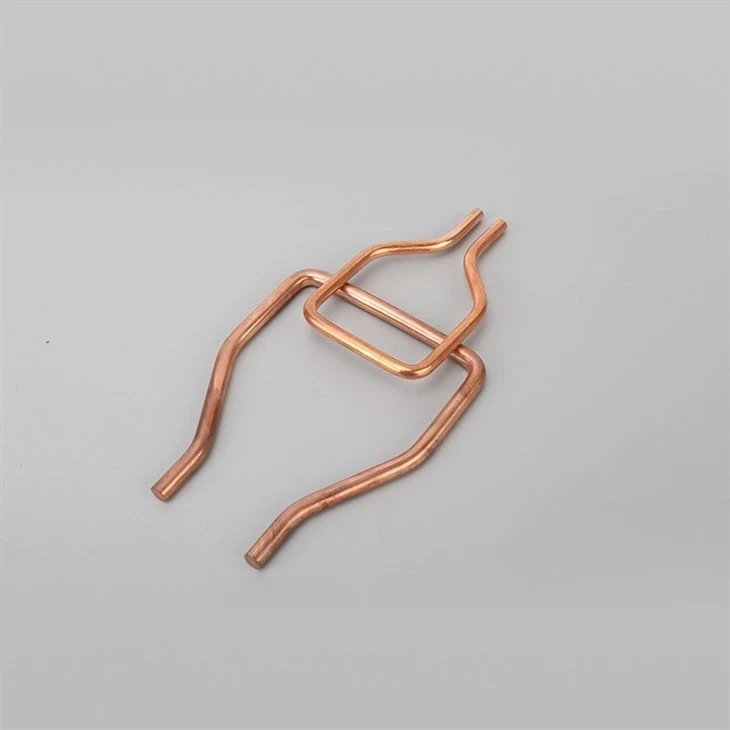

इलेक्ट्रिकल असेंबलियों के लिए कस्टम कॉपर वायर निर्मित कनेक्टर लूप्स और बेंट कंडक्टिव लिंक
यह घटक ठोस तांबे के तार से एक परिभाषित दो {{0} आयामी या तीन आयामी प्रोफ़ाइल में बनता है। इसके खुले हुए -लूप आकार का उपयोग विद्युत असेंबली के भीतर एक प्रवाहकीय लिंक, टर्मिनल लूप, संपर्क तत्व या कस्टम कनेक्टर के रूप में किया जा सकता है।
ज्यामिति ग्राहक के उपलब्ध इंस्टॉलेशन स्थान के अनुरूप बनाई गई है। वर्गाकार, आयताकार, समलम्बाकार और अनियमित प्रोफ़ाइलें बहु-टुकड़ा असेंबलियों के लिए आवश्यक अतिरिक्त जोड़ों को शामिल किए बिना बनाई जा सकती हैं।
मुख्य रूप से धागे या केबल के आकार द्वारा चुने गए पारंपरिक टर्मिनलों के विपरीत, यह उत्पाद इसकी पूरी रूपरेखा द्वारा नियंत्रित होता है। तार के व्यास, मोड़ की त्रिज्या, खंड की लंबाई और अंत की स्थिति के बीच संबंध यह निर्धारित करता है कि यह संभोग असेंबली में सही ढंग से फिट बैठता है या नहीं।
इसलिए उद्धरण के लिए एक आयामी ड्राइंग, सीएडी प्रोफ़ाइल या भौतिक नमूना की अनुशंसा की जाती है।
| वस्तु | उपलब्ध विकल्प |
|---|---|
| उत्पाद का प्रकार | तांबे के तार से बना लूप/प्रवाहकीय लिंक |
| सामग्री | तांबा, पीतल, फॉस्फोर कांस्य या निर्दिष्ट मिश्र धातु |
| तार अनुभाग | गोल, चौकोर या कस्टम |
| प्रोफ़ाइल | आयताकार, बहुभुज, खुला लूप या कस्टम |
| विनिर्माण प्रक्रिया | काटना, तार मोड़ना, बनाना और परिष्करण करना |
| तार का व्यास | ड्राइंग के अनुसार कस्टम |
| मुड़ी हुई बहिः प्रकोष्ठिका | सामग्री और तार के आकार के आधार पर |
| कॉन्फ़िगरेशन समाप्त करें | सीधा, कोणयुक्त, चपटा, ड्रिल किया हुआ या कस्टम |
| सतही समापन | नंगे तांबे, टिन मढ़वाया, निकल मढ़वाया या कस्टम |
| उष्मा उपचार | आवश्यकता पड़ने पर एनीलिंग या तनाव से राहत |
| उत्पादन का आधार | ड्राइंग, सीएडी प्रोफ़ाइल या भौतिक नमूना |
| विद्युत प्रदर्शन | सामग्री, प्रतिच्छेदन और सत्यापन के अधीन |
| पैरामीटर | आवश्यक जानकारी |
| तार का व्यास | नाममात्र व्यास और सहनशीलता |
| कुल चौड़ाई | अधिकतम बाहरी चौड़ाई |
| समग्र ऊंचाई | अधिकतम बाहरी ऊंचाई |
| खंड की लंबाई | व्यक्तिगत मोड़ों के बीच की लंबाई |
| मोड़ कोण | प्रत्येक गठन स्थिति पर कोण |
| त्रिज्या के अंदर | आवश्यक या न्यूनतम स्वीकार्य त्रिज्या |
| अंत रिक्ति | दो खुले सिरों के बीच की दूरी |
| अंत दिशा | समानांतर, कोणीय, ऑफसेट या कस्टम |
| समतलता | संदर्भ तल से अनुमत विकृति |
| सतह की स्थिति | नंगे, पॉलिश, चढ़ाया हुआ या कस्टम |

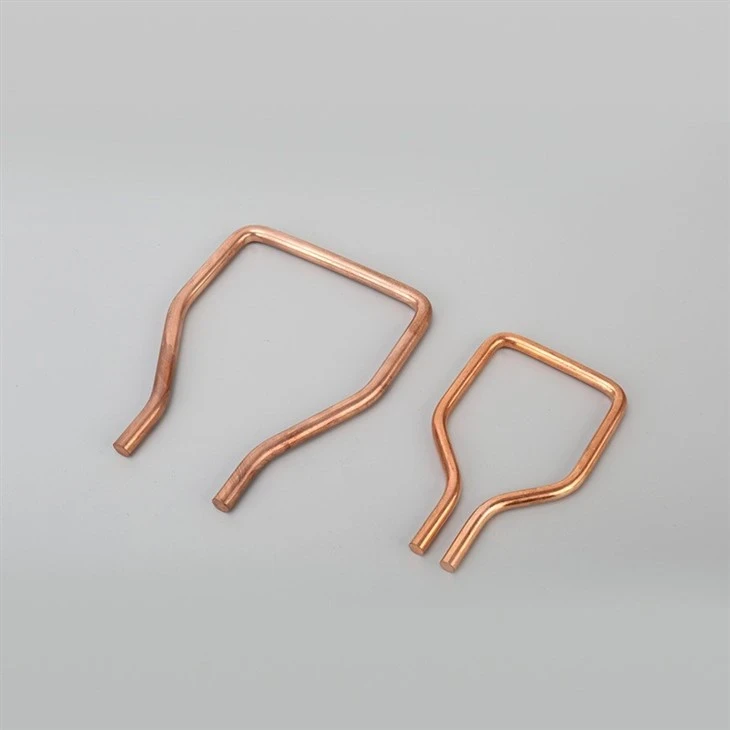

कस्टम कॉपर वायर निर्मित कनेक्टर लूप्स: सटीक झुकने और प्रवाहकीय डिजाइन
विनिर्माण संबंधी विचार
तांबा अत्यधिक सुगठित होता है, लेकिन बहुत छोटी मोड़ त्रिज्या सतह के पतले होने या आकार में भिन्नता पैदा कर सकती है। स्प्रिंगबैक, उपकरण चिह्न और अंतिम स्थिति सहनशीलता का मूल्यांकन सामग्री की स्थिति और तार के व्यास के अनुसार किया जाना चाहिए।
प्रवाहकीय अनुप्रयोगों के लिए, संपर्क क्षेत्र, प्लेटिंग और अंतिम विद्युत प्रदर्शन की पुष्टि संपूर्ण ग्राहक असेंबली के भीतर की जानी चाहिए।
आरएफक्यू वाक्य
कृपया कॉपर ग्रेड, तार व्यास, पूर्ण प्रोफ़ाइल आयाम, मोड़ त्रिज्या, अंत रिक्ति, सपाटता, सतह खत्म, विद्युत आवश्यकता और ऑर्डर मात्रा के साथ ड्राइंग या नमूना प्रदान करें।
सामग्री शैली/विभेदीकरण बिंदु
प्रोफ़ाइल-ज्यामिति और तार-बनाने की शैली। यह पृष्ठ मोड़ अनुक्रम, लूप रूपरेखा, अंत रिक्ति और प्रवाहकीय उपयोग पर केंद्रित है, जो इसे मशीनीकृत टर्मिनलों, मुद्रांकित संपर्कों और पारंपरिक केबल लग्स से अलग करता है।
